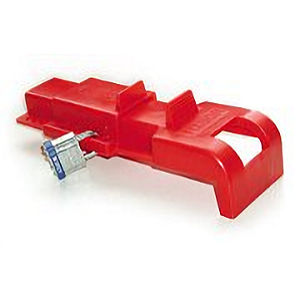

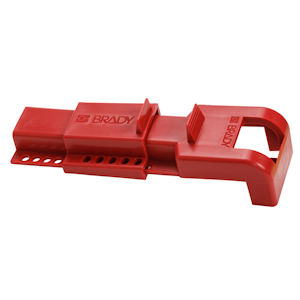

Lockout-Verriegelungen für Drosselklappen

Lockout-Absperrung für Drosseklappenventile

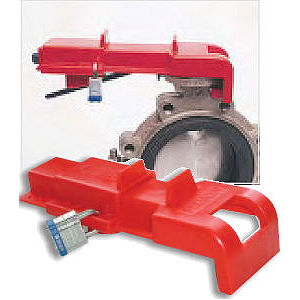

Drosseklappen-Absperrung

Entwickelt, um Ihre Absperrklappen effizient zu sichern! Die Lockout-Verriegelungen für Drossenklappen verfügen über eine innovative Bauweise, sodass die Hebelgriffe in der EIN- oder AUS-Position verriegelt werden können.

• Hergestellt aus starkem Polypropylen-Kunststoff
• Robust, widerstandsfähig und äußerst beständig gegen Chemikalien, Lösungsmittel und Verschleiß
• Hochgradig resistent gegen Rissbildung und Abrieb
• Vollständig dielektrisch (nicht leitend)
• Widerstandsfähig gegen extreme Temperaturschwankungen von -46°C bis 183°C
• Für 2 Vorhängeschlösser bzw. Mehrfachschließbügel mit mehr Vorhängeschlössern geeignet
• Für Griffstärken von 19,05 bis 50,8 mm einzusetzen

Best.-Nr. Beschreibung Farbe Max. Bügeldurchm. Min. Bügelhöhe Höhe Länge Breite VPE
LOTO-049303 Absperrung für Drosseklappenventile Rot 8 mm 25 mm 69,95 mm 304,8 mm 19,05 mm 1

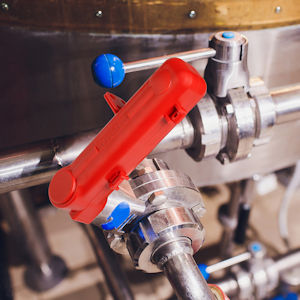

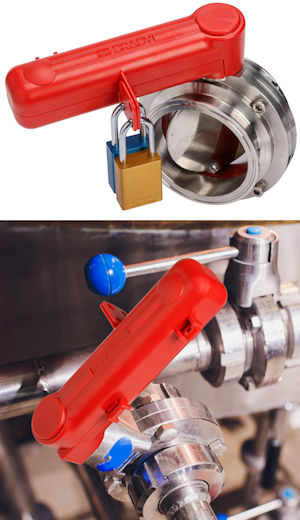

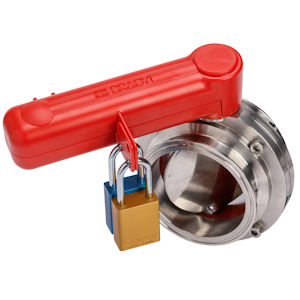

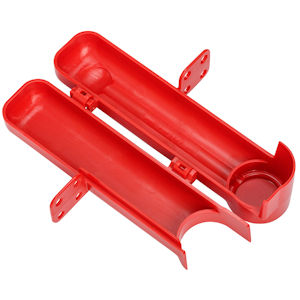

Ventilhebel-Verriegelung für Drosselklappenventile


Drosselhebel-Verriegelung Sie verwenden bei der Verriegelung von Ventil-Hebeln immer noch schlecht passende, falsche oder unhandliche zweiteilige Vorrichtungen? Wir bieten eine sichere Lösung, die passt und hält.

Exklusive Lockout-Vorrichtung mit Drehsicherung, passend für sämtliche Ventilhebel-Größen mit einem Durchmesser von 12,70 mm bis 203,80 m. Eine praktische, einteilige Konstruktion, die zusammenhält, ganz gleich ob bei der Verwendung oder während der Aufbewahrung.

Einsetzbar für alle gängigen Ventile, die häufig in folgenden Branchen eingesetzt werden: Lebensmittel und Getränke, Wasserversorgung, Chemie, Pharmazie sowie vielen anderen.
Sichert den Ventilhebel in der gewünschten Position: von vollständig geschlossen bis hin zu teilweise oder vollständig geöffnet.

Abmessungen: 217,5 mm x 53,80 mm x 97,10 mm BxHxT Technische Daten LOTO-112
Für welche Hebelgrößen: 12,7 mm bis 203,20 mm
Max. Hebelbreite 50,8 mm
Materialtyp: ABS Plastik (für -40°C bis 100°C)
Farbe: Rot
Anzahl Vorhängeschlösser: 4

Art.-Nr. Beschreibung Farbe Abmessungen VPE
LOTO-170220 BUTTERFLY Ventilhebel-Verriegelung für Drosselklappenventile Rot 217,5 mm x 53,80 mm x 97,10 mm BxHxT 1

PRINZING-KRALLE für Ventile


Lockout Prinzing Kugelhahn-Absperrung Lockout Kugelhahn-Absperrung

Vielseitige und benutzerfreundliche Vorrichtung. Die beiden Hälften der Vorrichtung umschließen den Hebel des Drosselventil-Hebels, um eine unbeabsichtigte Aktivierung des Ventils zu verhindern.

• Die kleine Absperrung verriegelt Rohre mit einem Durchmesser von 14,50 - 52,50 mm in der geöffneten und
  geschlossenen Position
• Die große Absperrvorrichtung verriegelt Rohre mit einem Durchmesser von 50 - 200 mm in der geschlossenen
  Position
• Vielseitig und benutzerfreundlich
• Aus äußerst robustem Polypropylen
• Anwendungstemperatur von -20°C bis 80°C

Lockout Tagout - Prinzing Absperrung für Kugelhähne       LOTO-800111

Artikelnummer Farbe Rohrdurchmesser (mm) Max. Hebelbreite VPE
Klein - Für offene und geschlossene Position
LOTO-800110 Rot 14,50 - 52,50 27 mm 1
LOTO-805847 Blau 14,50 - 52,50 27 mm 1
LOTO-805848 Grün 14,50 - 52,50 27 mm 1
LOTO-805849 Gelb 14,50 - 52,50 27 mm 1
Groß - Nur für geschlossene Position
LOTO-800111 Rot 50,00 - 200,00 41 mm 1
LOTO-805850 Blau 50,00 - 200,00 41 mm 1
LOTO-805851 Grün 50,00 - 200,00 41 mm 1
LOTO-805852 Gelb 50,00 - 200,00 41 mm 1

Nutzen Sie die verschiedenfarbigen Ventilabsperrungen


• Ventile in geöffneter und geschlossener Stellung:    Rot = Auf, Grün = Zu
• Gefährdungsgrade:    Rot = hohe Gefährdung, Blau = mindere Gefährdung
• Durchflußmedien:    Gelb = Gase, Grün = Wasser
• Service-Teams oder -Abteilungen:    Rot = Elektriker, Blau = Mechaniker

Technisches Datenblatt LOTO-22 LoTo-Videos LOTO-22

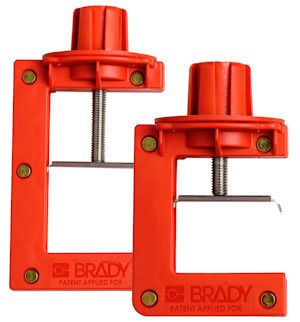

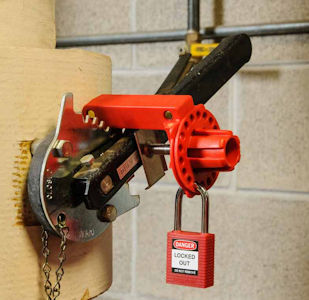

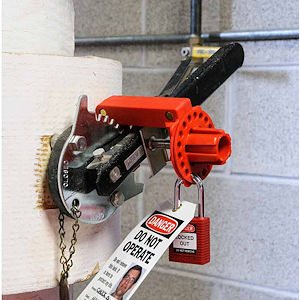

Lockout-Absperrung für Drosselklappen - Für die geschlossene Position


Brady Lockout-Tagout Drosselklappen-Absperrung

Ideal zur Absperrung eines Drosselventils in der geschlossenen Position geeignet
• Kann zur Absperrung eines Drosselventils in der geschlossenen Position verwendet
  werden. Dazu muss der Haken am Hebel angebracht werden, damit er nicht betätigt
  werden kann.
• In zwei Größen erhältlich
Brady Lockout-Tagout Absperrung für Drosselklappen

Art.Nr. Beschreibung Farbe Spezifikationen VPE
LOTO-121504 Kleine Drosselklappen-Absperrung Rot Für Hebelstärken von 3,2 mm bis 63,5 mm 1
LOTO-121505 Große Drosselklappen-Absperrung Rot Für Hebelstärken von 50,8 mm bis 102 mm 1

Technisches Datenblatt LOTO-71 LoTo-Videos LOTO-71

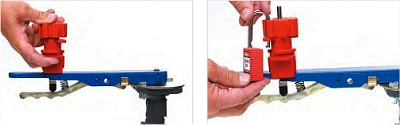

UNIVERSAL Lockout-Absperrung für Ventile und Kugelhähne


Lockout-Tagout Universal Ventil- und Kugelhahn-Absperrung

Verwenden Sie zur Absperrung von Drosselventilen oder Kugelhähnen die Universal Ventil-/Kugelhahnabsperrung.
• Der Haken wird am Hebel des Drosselventils angebracht, so dass dieser nicht
  betätigt werden kann
• Das Ventil kann nicht mehr betätigt werden
• Äußerst robust, Chemikalien- und Korrosionsbeständigkeit

Technisches Datenblatt LOTO-24 LoTo-Videos LOTO-24
Lockout-Tagout Universal Absperrung für Drosselventile und Kugelhähne

Best.Nr. Beschreibung Max. Hebelstärke (mm) Max. Hebelbreite (mm) Kabel-
länge (m)
VPE
LOTO-050899 Große Universal-Ventilabsperrung mit Haken (Bild oben) - Abmessung: 39,40 x 162 mm BxH 31,75 41,00 - 1
LOTO-050924 Kleine Universal-Ventilabsperrung mit Haken (Bild oben) - Abmessung: 22,90 x 142,20 mm BxH 19,00 25,00 - 1
Max. Schlossbügelstärke: 9 mm / Min. Schlossbügelbreite: 20 mm
