Tasten- und Notausschalter-Verriegelungen

Gegen versehentliches Wiedereinschalten absichern!

Um Personen- und Sachschäden zu verhindern, müssen elektrische Anlagen bei einer Wartung oder Reparatur sicher abgesperrt werden. Es muss vermieden werden, dass ein anderer Mitarbeiter aus Versehen die Anlage wieder einschalten kann.

Nachstehend finden Sie einige unterschiedliche Notausschalter-, Drehschalter- und Drucktasten-Absperrungen, die in verschiedenen Ausführungen erhältlich sind. Vergessen Sie nicht, auch die passenden Sicherheitsschlösser mit zu bestellen. Die Schlösserserien Nylon-Stahl 71/40, Nylon-Nylon 71PS/40 oder auch COMPACT+KABEL 71/30, ALU-Standard oder ALU-COMPACT können hier verwendet werden. Link zu unseren Sicherheits-Vorhängeschlössern

Mit dem Absperren der jeweiligen Verriegelungen mit einem unserer Sicherheits-Vorhängeschlösser wird ein Wiedereinschalten unmöglich gemacht. Und zur Kennzeichnung von Gefahrenquellen oder Trennstellen gibt es bei uns auch die entsprechenden Warnanhänger. Hier der Link zu unseren Tagout-Warnanhängern

LockoutNotausschalter-Verriegelung

Lockout Notausschalter- und Drucktasten-Verriegelungen

Mit Hilfe der Sicherheitsabdeckungen für Drucktasten und Notausschalter können autorisierte und betroffene Mitarbeiter die Produktions- und Betriebsanlagen direkt vor Ort auf schnelle und effiziente Weise sichern. Mithilfe dieser transparenten Sicherheitsabdeckungen kann der Zugang zu EIN/AUS-Schaltern und Notausschaltern von Geräten vorübergehend z.B. für Wartungsarbeiten gesperrt werden.

Technisches Datenblatt LOTO-72 LoTo-Videos LOTO-72
  • Fest installierte Basis und abnehmbare Abdeckung.
  • 4 Kombinationen aus Basis und Abdeckung für standardmäßige Steuerungstasten mit einem Schaftdurchmesser von 16, 22 und 30 mm.
  • Rasches, praktisches Absperren vor Ort.
  • Einmalige Installation der platzsparenden, unauffälligen Absperrbasis.
  • Weist klar und deutlich darauf hin, dass die Drucktaste (Notaustaste) des Geräts gesperrt ist. Durch die transparente Abdeckung in rot-transparent oder   klar-transparent ist erkennbar, ob der jeweilige Notausschalter wirklich gesperrt oder nicht gesperrt ist.
  • Dank der standardisierten Basis können autorisierte Mitarbeiter eine einzelne Abdeckung auf zahlreiche Gerätesteuerungstasten anbringen.
  • Sehr attraktiver Preis.

Hinweis: Die Notausschalter-Verriegelungen sind ausschließlich für die Absicherung in gedrücktem Zustand, zur Arbeitssicherheit während Wartungs- und Reparaturabeiten und LOTO-Programmen. Nicht für die offene Stellung geeignet! Es handelt sich hier um ein reines Lockout-System.


Lockout Notausschalter-Abdeckung


Lockout Notausschalter-Abedeckung transparent

Lockout-Sicherheitsabdeckungen (Sets) für Drucktasten und Notausschalter


Notausschalter- und Drucktasten-Verriegelungen mit rot-transparenter Abdeckung
Art.-Nr. Beschreibung  VPE
LOTO-134018 Drucktasten-Set Klein – Transparenter Basisring für 16 mm Drucktasten + kurze (rot-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set
LOTO-130819 Drucktasten-Set Klein – Transparenter Basisring für 16 mm Drucktasten + lange (rot-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set
LOTO-130820 Drucktasten-Set Mittel – Transparenter Basisring für 22 mm Drucktasten + kurze (rot-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set
LOTO-130821 Drucktasten-Set Groß – Transparenter Basisring für 30 mm Drucktasten + kurze (rot-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set

Notausschalter-Verriegelungen mit klar-transparenter Abdeckung
Art.-Nr. Beschreibung  VPE
LOTO-139793 Drucktasten-Set Klein – Transparenter Basisring für 16 mm Drucktasten + kurze (klar-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set
LOTO-139794 Drucktasten-Set Klein – Transparenter Basisring für 16 mm Drucktasten + lange (klar-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set
LOTO-139795 Drucktasten-Set Mittel – Transparenter Basisring für 22 mm Drucktasten + kurze (klar-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set
LOTO-139796 Drucktasten-Set Groß – Transparenter Basisring für 30 mm Drucktasten + kurze (klar-transparente) Abdeckung + Klebeetiketten (1 x transparent, 1 x gelb, 1 x rot) 1 Set
Zu verschließen z.B. mit Sicherheitsschlössern der Serie "STANDARD" oder "COMPACT".

Basisring (Sets) für 16, 22 und 30 mm Drucktasten
Art.-Nr. Beschreibung VPE
LOTO-130822 5 Basisringe für 16 mm Drucktasten + je 5 Etiketten in transparent, rot und gelb 1 Set
LOTO-130823 5 Basisringe für 22 mm Drucktasten + je 5 Etiketten in transparent, rot und gelb 1 Set
LOTO-130824 5 Basisringe für 30 mm Drucktasten + je 5 Etiketten in transparent, rot und gelb 1 Set

Das transparente Klebeetikett muss auf dem transparenten Basisring angebracht werden. Die roten und gelben Etiketten können (anstatt des transparenten Etiketts) am Basisring angebracht werden, um die Sichtbarkeit zu erhöhen.
Der Basisring muss nur einmal installiert werden, was mit einfachen Schritten möglich ist. Der Bediener kann dann die Abdeckung zum Sichern beliebiger Steuerungstasten verwenden. Deshalb wird der Basisring auch ohne Abdeckung zusätzlich mit angeboten.


Druck- und Drehschalterabsperrung

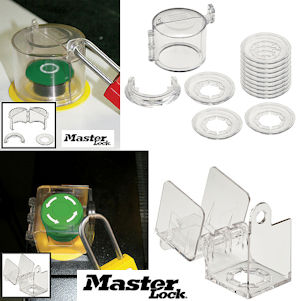

MaserLock S2151 Druck-und Drehschalterabdeckung Mit der MasterLock S2151 und S2153 Druck- und Drehschalterabdeckung lassen sich Drucktaster und Drehschalter schnell und einfach sichern

Durch die Druck- und Drehschalterabdeckung wird vorübergehend der Zugriff bzw. das verfrüht oder versehentliche Wiedereinschalten eines Schalter oder einer Steuerung verhindert. Die Abdeckung ist in einer abnehmbaren und fest installierten Versionen erhältlich.

  • Passend für Schalter mit 30,5 mm und 22,5 mm Durchmesser
  • Transparente Basis und Abdeckung ermöglichen gute Sichtbarkeit von Typenschilder und Etiketten
  • Hufeisenförmige Nachrüstbasis ermöglicht die Verwendung mit erhöhten Typenschilder und außermittige Installation zur Aufnahme von Drehschalterknöpfen
  • Platz für Knöpfe von 40 mm und 51 mm Durchmesser und 44 mm Höhe
  • Abzusperren z.B. mit einem Brady Sicherheitsschloss
  • Inhalt S2151: 1 Abdeckung, 1 Basis, 1 Nachrüstsatz mit doppelseitigem Klebeband

Art.-Nr. Beschreibung VPE
LOTO-MLS2151 Transparente MasterLock Druck- und Drehschalterabdeckung für 51 mm Knöpfe / Drucktasten - seitlich aufklappbar 1 Set
LOTO-MLS2152AST Nachrüstsatz Basis für S2151. Inhalt: 12 Basisringe für das installieren mehrerer Verriegelungen auf dem selben Bedienfeld 1 Set
LOTO-MLS2154AST Nachrüstsatz in Hufeisenform für S2151. Inhalt: 12 Hufeisen mit doppelseitigem Klebeband. Für erhöhte Typenschilder und außermittige Installation (für z.B. Drehschalter) 1 Set
LOTO-MLS2153 Transparente MasterLock Druck- und Drehschalterabdeckung (viereckig) für 40 mm Knöpfe / Drucktasten - nach oben aufklappbar. - Knopf abschrauben, Verriegelung draufsetzen, Knopf wieder anschrauben und mit Schloss verriegeln. 1 Stück

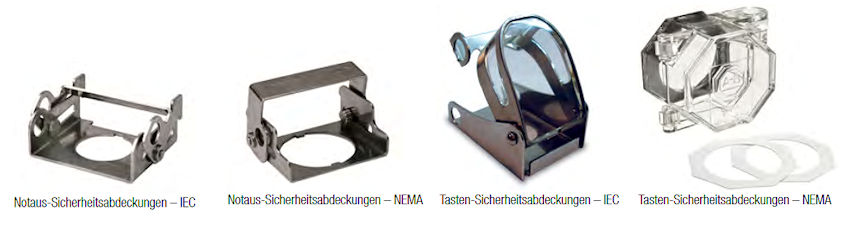

Tasten-Verriegelungen


Schutz vor unbefugter Betätigung oder unbeabsichtigter Aktivierung
  • Zwei Größen für NEMA 30,5 mm und IEC 22,5 mm Standardschalter
  • Notaus-Sicherheitsabdeckungen für die dauerhafte Montage auf Druck/Zugtasten oder Notausschaltern zum Drehen - hergestellt aus einem beständigen Metallsteg. Die Tast wird in der gedrückten (AUS-)Position gesperrt, wenn der Bügel eingesetzt wird
  • Tasten-Sicherheitsabdeckungen zur vollständigen Abdeckung von Tasten und zur Verhinderung der Betätigung.
Tasten-Verriegelung
Best.-Nr. Beschreibung Höhe (mm) Tiefe (mm) Tastentyp Tastengröße VPE Techn. Datenblatt
LOTO-104601 Notaus-Sicherheitsabdeckung- IEC 33,80 41,90 IEC 22,50 1 Technisches Datenblatt LOTO-60
LOTO-104600 Notaus-Sicherheitsabdeckung - NEMA 33,80 41,90 NEMA 30,5 1 Technisches Datenblatt LOTO-59
LOTO-104603 Tasten-Sicherheitsabdeckung - IEC 58,40 34,10 IEC - 1 Technisches Datenblatt LOTO-58
LOTO-104602 Tasten-Sicherheitsabdeckung - NEMA 49,02 - NEMA - 1 Technisches Datenblatt LOTO-57
