Sicheres Lockout-Verriegelungssystem für eine breite Palette von Rohren
Die Brady Flansch-Lockout-Verriegelungen bieten eine auffällige, physikalische Barriere, die vor dem Berühren von Rohrflanschen während laufender Wartungs- und Reparaturarbeiten warnen.
Bei Verwendung mit einem einwandfrei angebrachtem Rohrflansch können die Verriegelungssysteme und ein Vorhängeschloss aus unserem Sortiment das Risiko einer versehentlichen Freisetzung von Rohrinhalten verhindern. Dies ermöglicht Unternehmen die Sicherheit am Arbeitsplatz zu verbessern sowie die Einhaltung mit der EU-Richtlinie 89/655 und der EU-Norm 1037 zu verbessern.
Flansch-Verriegelungssystem
Das Flansch-Verriegelungssystem kann für eine breite Palette von Rohren verwendet werden, um während laufender Rohrwartungsarbeiten einfach und vorübergehend die Freisetzung von Gas, Dampf und gefährlichen Flüssigkeiten zu verhindern.
Durch den einfachen und vorübergehenden Einsatz von Lockout-Verriegelungen für Flansche kann die Sicherheit bei Rohren erhöht werden, indem die Freisetzung von Gasen, Dampf und gefährlichen Flüssigkeiten während laufender Wartungsarbeiten verhindert wird.
| Bestellnummer | Beschreibung | VPE |
|---|---|---|

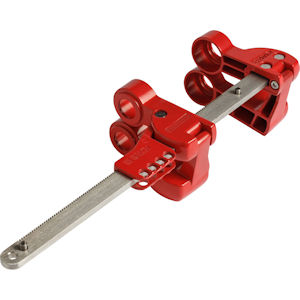

| LOTO‑149228 | Flansch-Verriegelungssystem – klein | 1 Stück |

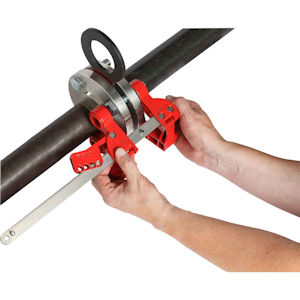

| LOTO‑149229 | Flansch-Verriegelungssystem – mittel | 1 Stück |

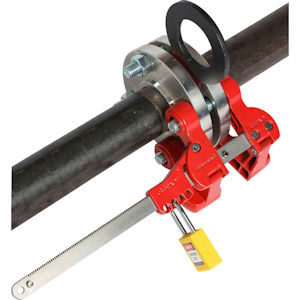

| LOTO‑149230 | Flansch-Verriegelungssystem – groß | 1 Stück |
Funkenfreies Material - Einhaltung von ISO-Norm
Die Lockout-Verriegelungen für Flansche wurden von UL auf die Einhaltung der ISO-Norm 80079-36:2016 zu Explosiven Atmosphären geprüft und das Ergebnis befindet sich innerhalb der Normwerte. Die Verriegelungen bestehen aus 304er-Edelstahl mit robusten Verriegelungsstäben aus Aluminiumguss und einer Polyester-Pulverbeschichtung.
Breite Palette von Rohren
- Dank der Auswahl von 3 Größen sind die Flansch-Verriegelungen für alle Rohrdurchmesser von 13,20 mm bis zu 1219,20 mm geeignet.
- Mit dem ausziehbaren Verriegelungsarm der Vorrichtung können für zusätzliche Sicherheit bis zu Rohrverbindungsschrauben-Sets gesperrt werden.
- Bis zu 4 Mitarbeiter können ein Vorhängeschloss direkt an der Vorrichtung anbringen. Sollten mehr Mitarbeiter am Rohr arbeiten, gibt es hierfür die Mehrfach-Schließbügel LOTO-805840 oder LOTO-805841.
- Die Vorrichtungen können für standardmäßige und Kreuzschlitzschrauben verwendet werden.
Beschreibung und Abmessungen
| Best.-Nr. | LOTO-149228 | LOTO-149229 | LOTO-149230 |
| Beschreibung | Flansch-Verriegelung Klein | Flansch-Verriegelung Mittel | Flansch-Verriegelung Groß |
| Empf. Mutterdurchmesser | 13,00 - 19,00 mm | 23,00 - 32,00 mm | 35,00 - 48,00 mm |
| Max. Mutterdurchmesser | 35,00 mm | 57,00 mm | 84,00 mm |
| Handraddurchmesser | 13 - 76 mm | 76 - 355 mm | 355 - 1219 mm |
| Dicke der Rohrflansche | 41,00 - 206,00 mm | 95,00 - 286,00 mm | 206,00 - 464,00 mm |
| Max. Bügelstärke | 7,00 mm | 7,00 mm | 7,00 mm |
| Min. lichte Bügelbreite | 19,05 mm | 19,05 mm | 19,05 mm |
| Höhe | 73,02 mm | 73,02 mm | 92,08 mm |
| Länge | 374,65 mm | 374,65 mm | 626,65 mm |
| Breite | 177,80 mm | 215,90 mm | 247,65 mm |
| Min. - Max. Service-Temperatur | -40°C bis 90°C | -40°C bis 90°C | -40°C bis 90°C |
