Brady FR22 Edge Gateway für RFID und IoT

Flexibler und skalierbarer Brady FR22 für Track & Trace


Der Brady FR22 ist ein RFID Lese-/Schreibgerät und Edge Computer in einem, der durch sein modulares Design und breite Kommunikationsoptionen eine flexible und skalierbare Lösung für verschiedene Anwendungsfälle in der Track & Trace- und intelligenten Fertigungsbranche bietet.

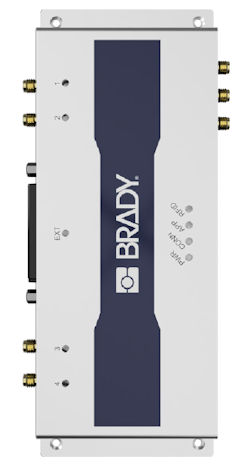

Brady RFID-Scanner

Brady RFID-Scanner
RAIN Alliance Logo Impinj Connected

Downloads FR22

Durch verbesserte Konnektivität und integrierte Webanwendungen ermöglicht der FR22 schnelles und zuverlässiges Edge-Computing ohne externe Hardware, was die Komplexität reduziert und die Leistungsfähigkeit steigert. Dank Plug-and-Play-Zubehör und umfassenden API-Support ist der FR22 einfach anpassbar und unterstützt zahlreiche externe Geräte.

In Kombination mit dem Multiplexer MUX16 kann der FR22 sogar als einzelnes Lesegerät für bis zu 16 Antennen fungieren, was ihn zu einer vielseitigen und leistungsstarken RFID-Lösung macht.

Brady FR22 ist das Kernstück eines neuen Ansatzes für stationäre RFID-Systeme mit breiten Kommunikationsoptionen und einem modularen Design. Brady FR22 ist ein wichtiger Baustein für verschiedene Track & Trace- und intelligente Fertigungslösungen. Es ermöglicht verschiedene Anwendungsfälle für verschiedene Segmente; je nachdem, welche Module daran angeschlossen sind.

Der Brady FR22 ist ein wirklich bahnbrechendes Gerät in der RFID- und IoT-Branche. Mit verbesserter Konnektivität und Skalierbarkeit ist der Brady FR22 die Weiterentwicklung zu einer intelligenteren Plattform, die leistungsstärker, skalierbarer, flexibler und verwaltbarer denn je ist.

FR22-Highlights


  • Reduzierte Komplexität - Schnelles und zuverlässiges Edge-Computing mit Unterstützung für kundenspezifische eingebettete Anwendungen
  • Umfassende Kommunikationsoptionen, die Flexibilität bei der Systemgestaltung ermöglichen und keine externe Verbindungshardware erfordern
  • Verbesserungen der Leseleistung und -genauigkeit - Neue UHF-RFID-Engine basierend auf der neuesten Technologie
  • Keine externe Konnektivitäts-Hardware notwendig - Entwicklung eingebetteter Webanwendungen mit Benutzerschnittstelle. Macht einen externen PC/Tablet überflüssig
  • Brady-Erweiterungsstecker für Plug-and-Play-Zubehör wie z.B. Brady MUX16
  • Ein neues Maß an Skalierbarkeit – Plug-and-Play-Zubehör ermöglicht neue Anwendungsfälle oder Anwendungen
  • Anschluss von externen Geräten, Sensoren, Triggern, Lichtern und Buzzern
  • Vollständiger Satz von APIs zur Steuerung des Lesers verfügbar
  • Leichtbauweise
FR22 Highlights

Der FR22 zielt darauf ab, alle Herausforderungen zu lösen, auf die Kunden in der Vergangenheit beim Einsatz einer RFID-Lösung gestoßen sind:
• Größe und Gewicht, die es ermöglichen, den FR22 fast überall zu installieren
• Breite Konnektivität, um das Hinzufügen externer Geräte zu vermeiden
• Flexibilität zur Erweiterung des Lesegeräts, vollständige Verwaltbarkeit mit einer eigenen Webschnittstelle, um die Installation und Aktualisierung von Anwendungen usw. zu erleichtern.

Konnektivität und Skalierbarkeit auf neuem Niveau
Der Brady FR22 ist ein wichtiger Baustein für verschiedene Track & Trace- und intelligente Fertiglösungen. Der FR22 bietet Funktionen, die es ihm ermöglichen, Teil verschiedener Lösungen zu sein, die ihn von seinen Mitbewerbern abheben.

Konnektivität wie kein anderer
Der Brady FR22 bietet umfassende Konnektivität, die mehrere Anwendungsfälle, ohne zusätzliche externe Geräte, ermöglicht. Umfangreiche Konnektivitätsoptionen, einschließlich Bluetooth, HDMI-Ausgang, 4G, Wi-Fi, USB und Ethernet ermöglichen Flexibilität beim Systemdesign. Sie können den RFID-Leser beispielsweise über Bluetooth mit einem Handlesegerät, Smartphone / iPhone / Tablet oder Sensoren verbinden, oder die FR22 über HDMI mit einem Bildschirm verbinden. Mit angepasster Software kann der stationäre RFID-Leser Brady FR22 sogar an Etikettendrucker angeschlossen werden. Integriert ist eine verbesserte Wi-Fi Technologie, um die Sicherheit der Verbindung zu erhöhen.

Ein neues Maß an Skalierbarkeit
Die Skalierbarkeit des Brady FR22 ermöglicht verschiedene Anwendungsfälle für unterschiedliche Segmente. Je nachdem, welche Module daran angeschlossen sind. Plug-and-Play Zubehör ermöglicht verschiedene Anwendungsfälle oder Anwendungen und ermöglicht es, das Systemdesign zu ändern, ohne das gesamte Setup zu ändern.

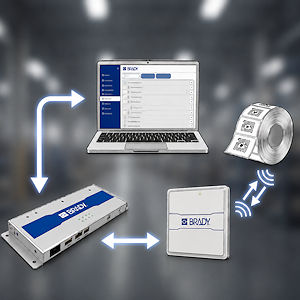

Mit dem fest installierbaren Brady FR22 RFID-Lesegerät und dem Zubehör lassen sich vielfältige Kombinationen erstellen. Brady FR22 kann nahtlos angeschlossen und auf der Rückseite mit der Brady BFA-Überkopfantenne montiert werden, die eine zuverlässige Objekterkennung und Umgebungskartierung bietet.

Eine optimale Kombination für Produktionsumgebungen, Logistik oder RFID-Lösungen im Außenbereich ist der Brady FR22 in Kombination mit der GA30-Antenne. Durch die Kombination mit dem Multiplexer MUX16 kann der FR22 sogar als einzelnes Lesegerät für 16 Antennen fungieren.

Optimale RFID-Leistung und Stromverbrauch
Der stationäre RFID-Leser Brady FR22 kann anspruchsvolle Kundenanforderungen mit reduzierter Komplexität erfüllen. Die neue Plattform mit Edge-Computing-Funktionen vereinfacht die Komplexität, reduziert die Kosten und erhöht die Zuverlässigkeit in Ihrem RFID-Setup.

Durch die Kombination von FR22 mit einem TouchScreen können Sie schnell ein Benutzeridentifikationssystem oder eine manuelle Kasse an einer Tür oder einem Eingang aufbauen. Der TouchScreen wird über HDMI mit dem Lesegerät verbunden, und die Softwareanwendung wird auf dem FR22 selbst ausgeführt. Diese Lösung eliminiert die Notwendigkeit einer kontinuierlichen Cloud-Verbindung und eines teuren Host-Computers, der vor Ort läuft. Der FR22 kann über ein Ethernetkabel mit Strom versorgt werden. Eine separate Stromversorgung ist hier nicht mehr erforderlich.

Das leichte Design des Brady FR22 ermöglicht die Montage des Geräts auch ohne Halterungen. Aufgrund seiner geringen Größe kann der FR22 dichter verpackt und kostengünstiger transportiert werden, als seine schweren Konkurrenten.

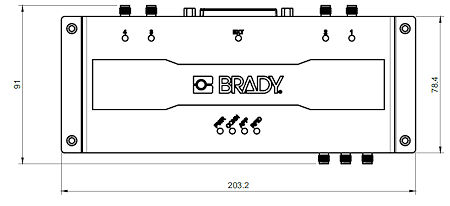

Maße des FR22 RFID-Lesers Maße des FR22 RFID-Lesers

Machen Sie es möglich mit den Brady FR22!
Brady FR22 ist ein wirklich bahnbrechendes Gerät in der RFID- und IoT-Branche, da er die fehlenden Teile für bisher nicht umsetzbare Lösungen liefert, indem er umfassende Kommunikationsoptionen, modulare Erweiterbarkeit und leistungsstarkes Edge-Computing in einer einzigen Plattform vereint. Mit dem Brady FR22 ist eine Vielzahl von Anwendungsfällen möglich, darunter Bereichsüberwachung, RFID-Gate-Lösungen, intelligente Umkleidekabinen, Bewegungserkennung, Identifikationssysteme und manuelle Kassen.

IoT = Das industrielle Internet der Dinge (Engl.: Internet of Things) bezieht sich auf miteinander verbundene Sensoren, Instrumente und andere Geräte, die mit den industriellen Anwendungen von Computern, einschließlich Fertigung und Energiemanagement, vernetzt sind.


SUPPORT

• Wartungsservice und erweiterter Garantievertrag
• Software-Anpassung und Entwicklungsunterstützung
• Technologie-, Produkt- und Integrationsschulung
• Technologie- und Projektberatung
• Dienstleistungen im Bereich Projektmanagement

Garantie

• 2 Jahre Garantie (verlängerbar)
• Kostenloser technischer Support während der Garantie

Software-Entwicklung

• Schnelles und zuverlässiges Edge Computing mit Unterstützung für kundenspezifische eingebettete Anwendungen


Technische Daten

UHF RFID Identifikation
ISO Compliance Standard ISO 18000-62 (EPC Klasse 1Gen2v2)
Frequenz ETSI 865.6-867.6 MHz oder FCC/IC 902-928 MHz
RF Abstahlleistung +32dBm (+30dBm in FCC Regionen)
Maximale Empfangs-Empfindlichkeit -87dBm
Lesegeschwindigkeit Bis zu 1000 Tags pro Sekunde
Externer Antennen Anschluss 4 Ports RP-SMA female
Anschluss Brady Extension Port
Systemplattform
CPU Quad-Core A7 1.1 GHz
Betriebssystem Linux
Interne Speicherkapazität 1 GB RAM, 8GB Flash
User Interface
SIM Multi-SIM
Geräteanzeigen 4 LEDs zur Anzeige der aktivierten Antennen, Verbindungs-LED, Anwendungs-LED, Strom-LED, RF-LED, Erweiterungsport-LED
Konektivität
Anschlußoptionen GPIO Industrial mini IO port, USB-C, Wireless 802.11 b/g, USB Host, Ethernet, Bluetooth, Wireless 802.11 a/b/g/n, GSM/EDGE, LTE-FDD B1/B3/B5/B7/B8/B20, LTE-TDD B38/ B40/B41, WCDMA B1/B5/B8
Globale Steuerung GPS, BeiDou, Glonass
HDMI Video 1280 x 720 and 640 x 480 resolution
Strom
Stromversorgung PoE 802.3at
Betriebsenergie Max. 25,5 W mit maximalem RFID-Sendepegel und allen Funkgeräten aktiviert, Max. 18 W bei maximalem RFID-Sendepegel und allen deaktivierten Funkgeräten, 4 W im Leerlaufzustand
Abmessungen / Gewicht
Abmessungen 203.2 mm (B) x 17.55 mm (H) x 91.00 mm (t)
Gewicht 306 Gramm
Umfeld
Schutzart IP20 (Innenanwendung)
Betriebstemperatur -20°C bis 55°C
Lagertemperatur -40 bis 85°C
Montageart 4 Schrauben (nicht enthalten)
Software-Schnittstellen
Datenverwaltung Nordic ID RADEA
Firmware-Updates Über Web Management UI und den RESTful Service
Management Interface Web Management UI und SSH für Entwickler
IP-Adressen-Konfiguration IPv4 DHCP, statische IP
API Support API-Unterstützung NUR-API für RFID und RESTful-Service für den Zugriff auf die Lesegeräte
Software-Entwicklung Die Anwendung kann mit modernen Programmiersprachen geschrieben werden. Kompatibel mit bestehenden Nordic ID Lesegeräten, Gebrauchsfertige Nordic ID NUR-API, die volle Kontrolle über das Lesegerät bietet

Erhältliche Optionen

Best.-Nr. Bezeichnung Beschreibung
311937 B-FR22-RFID-RDR-EU Brady FR22 - Festes RFID-Lesegerät (EU)
311939 B-FR22-RDR-LTE-EU Brady FR22 - Festes RFID-Lesegerät LTE (EU)
311945 B-FR22-RDR-BFA-EU Brady FR22 + BFA 868 Antennen-Bausatz (EU)
311946 B-FR22-RDLTE-BFA-EU Brady FR22 LTE + BFA 868 Antennen-Bausatz (EU)
311947 B-FR22-Mux16-EU Brady FR22 + Mux16 Multiplexer mit 16 Ports - Bausatz (EU)
311949 B-FRLTE-Mux16-EU Brady FR22 LTE + Mux16 Multiplexer mit 16 Ports - Bausatz (EU)

Zubehör

Best.-Nr. Bezeichnung Beschreibung
311920 FR22-PSU-cord-EU EU-Netzgerät für FR22
311923 GPS-Antenne Aktive GPS-Antenne
311927 FR22-ANT-Kabel-1m FR22-Antennenkabel 1m SMA-Stecker - RP-SMA
311928 FR22-ANT-Kabel-3m FR22-Antennenkabel 3m SMA-Stecker - RP-SMA
311929 FR22-ANT-Kabel-5m FR22-Antennenkabel 5m SMA-Stecker - RP-SMA
311930 FR22-ANT-Kabel-10m FR22-Antennenkabel 10m SMA-Stecker - RP-SMA
311931 FR22-ANT-GA30-8cm Antennenkabel FR22 montiert auf GA30 8cm
311940 B-FR22-Multiplex Brady Mux16 - Multiplexer mit 16 Ports
311941 B-GA30-ANT Brady GA30-Antenne
311942 B-BFA-ANT-868 Brady BFA-Antenne 868
311943 B-BFA-ANT-915 Bray BFA-Antenne 915
